Na co zwrócić uwagę przy wyborze?
Krzyżaki wału napędowego są jednym z kluczowych elementów wału napędowego i w dużej mierze decydują o trwałości całego układu napędowego. To właśnie od jakości ich wykonania zależy żywotność wału napędowego, poziom drgań oraz niezawodność pracy pojazdu.
Na rynku części zamiennych dostępne są krzyżaki wałów napędowych wielu producentów – zarówno renomowanych marek, jak i dostawców budżetowych. Elementy o identycznych wymiarach nominalnych mogą jednak znacząco różnić się konstrukcją, dokładnością wykonania, jakością materiałów oraz ceną.
Powstaje więc kluczowe pytanie: czy warto kierować się wyłącznie ceną przy wyborze krzyżaka wału napędowego?
Doświadczenie warsztatów zajmujących się regeneracją wałów napędowych pokazuje, że nie zawsze jest to rozsądne podejście.
Budowa krzyżaka – co decyduje o jego trwałości?

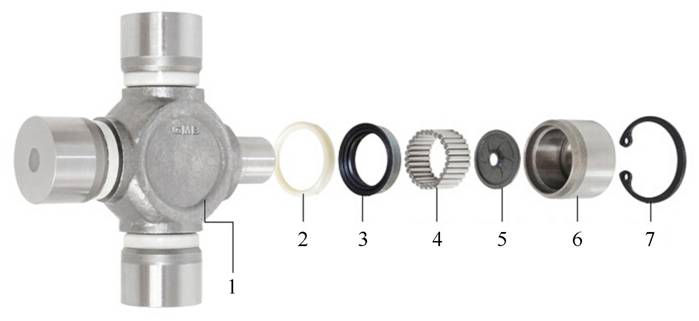

Standardowy krzyżak składa się z:
- korpusu z czterema czopami,
- uszczelniacz,
- pierścień uszczelniający simering,
- łożysko igiełkowe,
- podkładka poliuretanowa / oporowe,
- obudowa łożyska igiełkowego (szklanka)
- pierścień zabezpieczający (pierścień segera).
Czop krzyżaka pełni funkcję bieżni wewnętrznej łożyska, natomiast łożysko igiełkowe (tzw. szklanka) stanowi jego bieżnię zewnętrzną. Uszczelnienia chronią łożyska przed wodą, zabrudzeniami oraz utratą smaru.

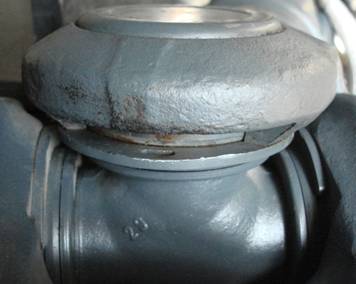

Mocowanie szklanek krzyżaka w widełkach lub flanszach może odbywać się poprzez:

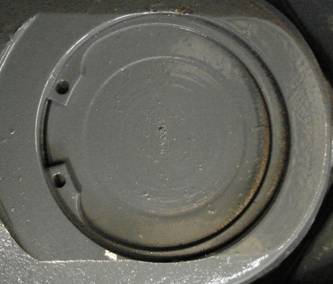

- pierścienie segera (zewnętrzne lub wewnętrzne),

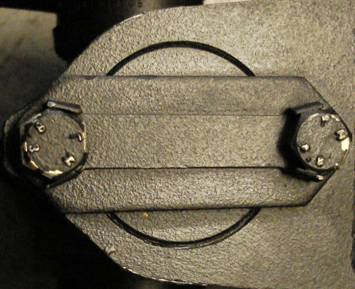

- blaszki dociskowe,

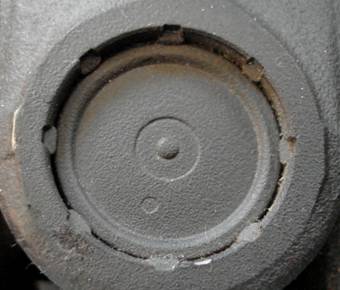

- miejscowe zakuwanie materiału (zagniatanie).
Każde z tych rozwiązań wpływa na precyzję montażu oraz trwałość wału napęrdowego.
Jak ocenić jakość wykonania krzyżaka wału napędowego?
1. Kontrola wizualna
Pierwszym sygnałem niskiej jakości wykonania mogą być:
- porowate lub niesymetryczne odlewy,
- ślady niedokładnej obróbki mechanicznej,
- zadziory lub uszkodzenia na powierzchni szklanek krzyżaka,
- wady uszczelnień.
Już na tym etapie można wyeliminować produkty o wątpliwej jakości.
2. Dokładność wykonania łożysk igiełkowych (szklanek)
Średnica szklanek musi zapewniać odpowiednio ciasne pasowanie w otworach flansz.
Dopuszczalne odchylenie cylindryczności nie powinno przekraczać 0,006 mm.
W przypadku szklanek wykonywanych metodą tłoczenia może występować niewielka stożkowatość (0,02–0,06 mm), która po wprasowaniu kompensuje różnice sztywności materiału.
Nieprawidłowe pasowanie prowadzi do powstawania luzów, przemieszczeń oraz przyspieszonego zużycia przegubu.

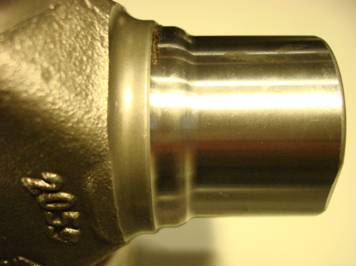

3. Twardość i chropowatość czopów
Najważniejsze parametry wpływające na odporność na zużycie:
- twardość czopów: 58–65 HRC
- chropowatość powierzchni roboczej: Ra ≤ 0,63 µm
- powierzchnie pod uszczelnienia: Ra ≤ 1,25 µm
Zbyt duża chropowatość powoduje intensywne zużycie uszczelnień i utratę szczelności, co w konsekwencji prowadzi do przedwczesnej awarii wału napędowego.
Konstrukcja uszczelnień – klucz do trwałości
Jakość uszczelnienia łożysk igiełkowych ma ogromny wpływ na żywotność krzyżaka.
Najczęściej spotykane rozwiązania:

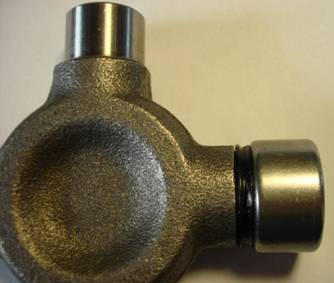

- Proste uszczelnienie czołowe – Stosowane w mniejszych krzyżakach. Chroni głównie od strony czołowej.

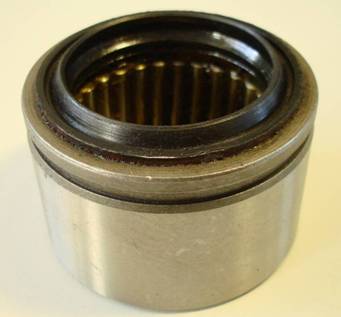

- Uszczelnienie osiowo-promieniowe – Jedna manszeta zapewnia ochronę zarówno w kierunku osiowym, jak i promieniowym.

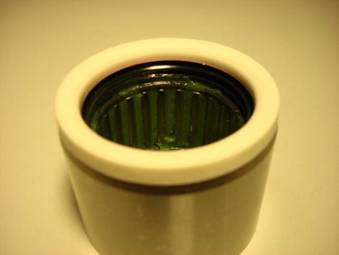

- Uszczelnienie kombinowane – Plastikowy pierścień oraz elastyczna manszeta z jedną lub kilkoma wargami uszczelniającymi.

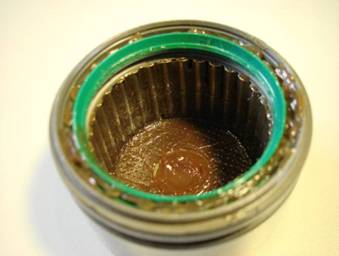

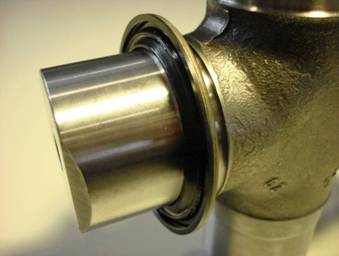

- Uszczelnienie labiryntowe i osiowo-promieniowe- Stosowane w krzyżakach wysokiej klasy przeznaczonych do pracy pod dużymi obciążeniami. Zapewnia najwyższy poziom ochrony przed zanieczyszczeniami.
W praktyce warsztatowej najtrwalsze okazują się konstrukcje wieloelementowe, które zabezpieczają łożyska w kilku płaszczyznach.
Typowe problemy spotykane w praktyce
Specjaliści zajmujący się naprawą wałów napędowych często spotykają się z następującymi problemami:
- brak możliwości montażu krzyżaka do elementów z powodu innego kształtu odlewu,

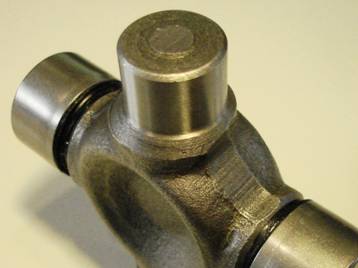

- brak faz wejściowych na czopach,
- niedokładnie obrobione powierzchnie centrujące,
- niska jakość obróbki gniazd montażowych.
Dodatkowo zdarza się, że znana marka na opakowaniu nie oznacza, że producentem krzyżaka wału napędowego jest ta sama firma – niektórzy dystrybutorzy pełnią jedynie rolę pakujących.
Krzyżaki obsługowe czy bezobsługowe?
Krzyżaki można podzielić na:
✔ obsługowe – wyposażone w kalamitkę umożliwiającą okresowe smarowanie
✔ bezobsługowe – fabrycznie nasmarowane na cały okres eksploatacji
W warunkach intensywnej eksploatacji (transport ciężki, budownictwo, rolnictwo) większą trwałość zwykle zapewniają krzyżaki obsługowe, ponieważ umożliwiają regularne smarowanie łożysk igiełkowych krzyżakawału napędowego.
Rekomendacje eksperta – jak wybrać dobry krzyżak?
- Wybieraj produkty renomowanych producentów z trwałym oznaczeniem marki bezpośrednio na elemencie.
- Kontroluj średnicę i kształt szklanek krzyżaka.
- Sprawdzaj jakość uszczelnień – preferuj konstrukcje wieloelementowe.
- Zwracaj uwagę na jakość obróbki czopów i powierzchni pod uszczelnienia.
- W warunkach typowych dla Europy Środkowo-Wschodniej preferuj krzyżaki z możliwością smarowania.
Podsumowanie
Jakość krzyżaków wału napędowego ma bezpośredni wpływ na trwałość całego układu kardana.
Oszczędność na jakości elementów może prowadzić do:
- przyspieszonego zużycia łożysk,
- utraty szczelności,
- powstawania drgań i luzów,
- kosztownej regeneracji wału napędowego.
Profesjonalny dobór komponentów jest kluczowy dla niezawodnej pracy i długiej żywotności wału napędowego.
