Gdy mowa o naprawie wałów napędowych, najczęściej koncentrujemy się na technologii regeneracji i sposobach usuwania usterek. Znacznie rzadziej analizuje się przyczyny uszkodzeń kardana oraz działania profilaktyczne, które pozwalają uniknąć kosztownych napraw.
Tymczasem trwałość wału napędowego w dużej mierze zależy od przestrzegania zasad eksploatacji, regularnych przeglądów technicznych oraz jakości obsługi serwisowej. Zarówno producenci pojazdów, jak i renomowani producenci wałów napędowych (np. DANA Spicer) określają precyzyjne harmonogramy kontroli technicznych.
Harmonogram kontroli wałów napędowych
W zależności od rodzaju pojazdu, intensywności użytkowania oraz warunków pracy stosuje się dwa typy przeglądów:
- Mała kontrola techniczna wału napędowego
- Duża kontrola techniczna wału napędowego
Zalecane interwały kontroli:
Transport dalekobieżny (ciężarówki, autobusy dalekobieżne)
- Mała kontrola: co 100 000 km lub 1 rok
- Duża kontrola: co 300 000–500 000 km lub 3–5 lat
Transport miejski i regionalny
- Mała kontrola: co 50 000 km lub 6–12 miesięcy
- Duża kontrola: co 200 000–300 000 km lub 2–5 lat
Pojazdy budowlane, rolnicze, leśne, komunalne i wojskowe
- Mała kontrola: co 25 000 km lub 6 miesięcy
- Duża kontrola: co 100 000 km lub 2 lata
Intensywne warunki pracy wymagają częstszych kontroli ze względu na zwiększone obciążenia układu napędowego.
Na czym polega „mała kontrola” wału napędowego?
Mała kontrola wykonywana jest bez demontażu wału i obejmuje ocenę jego stanu technicznego w pojeździe.
Podczas kontroli należy:
- sprawdzić dokręcenie śrub połączeń kołnierzowych,
- skontrolować zabezpieczenie łożysk,
- ocenić stan uszczelnień i brak przegrzania czopów krzyżaka,
- sprawdzić sprawność kalamitek smarowniczych,
- ocenić obecność i mocowanie odważników,
- skontrolować brak pęknięć, wgnieceń, deformacji rury,
- sprawdzić stan podpory wału,
- wykryć ewentualne luzy w przegubach poprzez obrót wału.
W przypadku wykrycia nieprawidłowości wał napędowy powinien zostać zdemontowany i przekazany do regeneracji.
Dodatkowo – pojawienie się drgań, hałasu lub nietypowego zachowania pojazdu powinno skutkować natychmiastowym wstrzymaniem eksploatacji i kontrolą układu napędowego.
Na czym polega „duża kontrola” kardana?
Duża kontrola wymaga demontażu wału napędowego i obejmuje szczegółową diagnostykę:
- przegubów krzyżakowych,
- wielowypustu przesuwnego,
- podpory łożyskowej,
- geometrii rury.
Kontrola przegubów krzyżakowych
Sprawdza się:
- obecność luzów,
- „przeskakiwanie” lub opór podczas ruchu,
- równomierność pracy łożysk igiełkowych.
Jeśli smar nie pojawia się spod uszczelnień podczas smarowania lub wydobywa się wraz z wodą i rdzą – przegub kwalifikuje się do regeneracji.

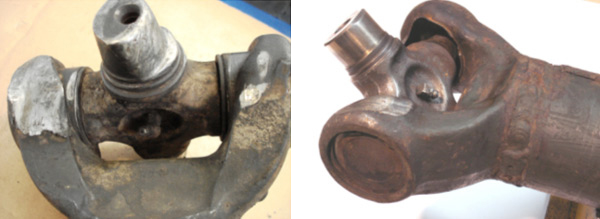

Brak regularnego smarowania prowadzi do:
- zniszczenia łożysk igiełkowych,
- zużycia czopów krzyżaka,
- uszkodzenia wideł,
- całkowitego rozpadu przegubu.

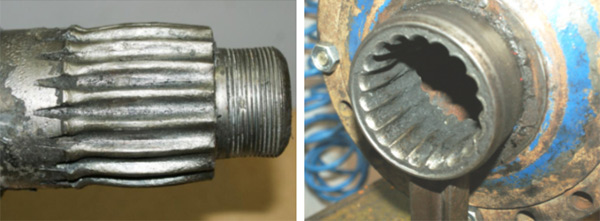

Kontrola połączenia wielowypustowego
Połączenie wielowypustowe z centrowaniem po średnicy zewnętrznej ma dopuszczalne promieniowe przemieszczenie wynoszące maksymalnie 0,17 mm.
Przekroczenie tej wartości oznacza zużycie i konieczność naprawy.
Podczas kontroli należy także sprawdzić:
- stan osłony ochronnej,
- szczelność uszczelnień,
- brak uszkodzeń powierzchni wielowypustu.
Brak kontroli prowadzi do intensywnego zużycia elementów i powstawania luzów osiowych.
Kontrola podpory wału
Ocenia się:
- płynność obrotu łożyska,
- brak hałasu,
- stan gumowego elementu tłumiącego,
- poprawność dokręcenia centralnej śruby.
Uszkodzona podpora powoduje wibracje i przyspieszone zużycie całego układu napędowego.
Najczęstsze przyczyny uszkodzeń wałów napędowych
Analiza wałów trafiających do regeneracji pokazuje, że główną przyczyną awarii jest zaniedbanie przeglądów i eksploatacja „do całkowitego zużycia”.
Typowe uszkodzenia to:
- zniszczone łożyska krzyżaków z powodu braku smarowania,
- zużycie połączeń wielowypustowych,
- pęknięcia kołnierzy wskutek nieprawidłowego montażu,
- deformacje rury przy przeciążeniu pojazdu,
- utrata wyważenia prowadząca do drgań.

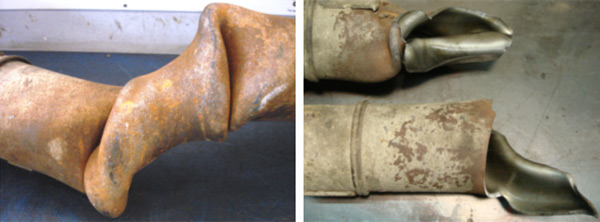

Eksploatacja pojazdu z przeciążeniem może doprowadzić do wygięcia lub skręcenia rury wału napędowego.
Podsumowanie eksperta
Żywotność wału napędowego można znacząco wydłużyć poprzez:
✔ regularne przeglądy
✔ terminowe smarowanie
✔ kontrolę momentów dokręcania
✔ diagnostykę luzów i drgań
✔ profesjonalne wyważanie dynamiczne na wyważarce Micron
✔ unikanie przeciążeń pojazdu
Zaniedbania serwisowe niemal zawsze prowadzą do kosztownej regeneracji lub wymiany całego wału napędowego.
