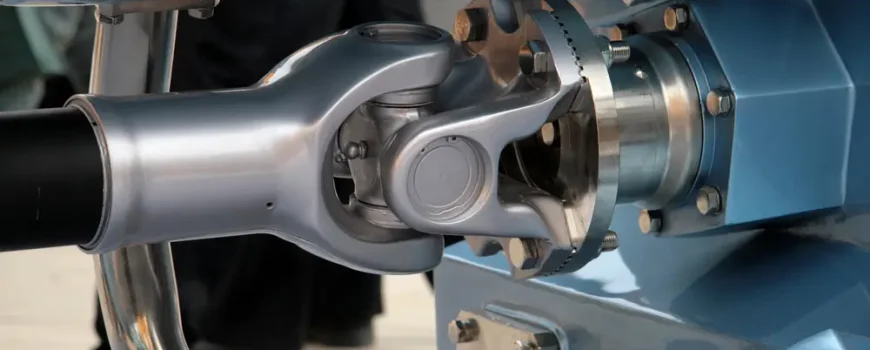

Wał napędowy to kluczowy element układu napędowego samochodu. Przez wiele lat pracuje niemal niezauważalnie, aż do momentu pojawienia się pierwszych objawów uszkodzeń. Najczęściej są to wibracje przy określonej prędkości, stukanie i klikanie podczas zmiany biegów, piszczenie lub wycie pod obciążeniem, a także gwizdy lub buczenie dochodzące spod pojazdu.
Objawy uszkodzenia wału napędowego najczęściej wynikają z:
- zużycia krzyżaków,
- luzu na wielowypustach,
- wibracji po uderzeniu lub nieprawidłowym demontażu wału,
- problemów z podporą wału napędowego,
- deformacji rury wału,
- poluzowanych elementów mocujących.
Zrozumienie przyczyn usterek pozwala zapobiec poważniejszym awariom. Wczesna diagnoza oraz wyważenie wału napędowego mogą uchronić skrzynię biegów i skrzynię rozdzielczą przed kosztowną naprawą.
Główne przyczyny uszkodzenia wału napędowego
Zużycie krzyżaków
Objawami zużycia krzyżaków są:
- stuki podczas ruszania z miejsca lub zmiany biegów,
- sporadyczne wibracje,
- skrzypienie podczas przyspieszania lub cofania,
- ślady rdzy na miseczkach łożysk krzyżaka.
Przyczyną jest najczęściej zacieranie się łożysk igiełkowych oraz powiększający się luz w krzyżaku.
Luz i zużycie wielowypustów
Zużycie wielowypustu może powodować:
- stuki i wibracje podczas jazdy,
- wycieki oleju w miejscu połączenia wału ze skrzynią biegów lub reduktorem,
- uderzenia podczas zmiany biegów.
Wibracje wału napędowego
Drgania wału mogą pojawić się m.in. w wyniku:
- rozłączenia elementów wału bez wcześniejszego oznaczenia ich położenia,
- odpadnięcia odważnika wyważającego,
- nagromadzenia brudu na wale,
- nierównomiernego nałożenia środków ochronnych na podwozie,
- mechanicznej deformacji rury wału.
Objawem są wibracje występujące w określonych zakresach prędkości, które nasilają się wraz ze wzrostem prędkości jazdy.
Wycie lub buczenie podpory wału napędowego
Typowe objawy:
- wycie podczas jazdy,
- wibracje podczas przyspieszania,
- hałas podczas jazdy bez obciążenia.
Najczęściej oznacza to zużycie łożyska podpory wału lub uszkodzenie elementu gumowego mocowania.
Uszkodzenie rury wału napędowego
Do deformacji rury wału może dojść w wyniku:
- uderzenia o przeszkodę,
- kolizji lub wypadku,
- nieprawidłowego podnoszenia pojazdu wózkiem widłowym.
Nawet niewielka deformacja może powodować niewyważenie wału napędowego oraz przyspieszone zużycie elementów skrzyni biegów i reduktora.
Błędy montażowe i serwisowe
Do szybszego zużycia elementów wału napędowego mogą prowadzić również:
- niewystarczające smarowanie krzyżaków i wielowypustów,
- zabrudzenie powierzchni łączących,
- uszkodzone uszczelki i osłony.
Jak odczuwa się uszkodzony wał napędowy podczas jazdy
Najczęstsze objawy w trakcie jazdy:
- wibracje całej karoserii przy prędkościach 70–90 km/h lub 100–120 km/h,
- drgania odczuwalne głównie na podłodze lub siedzeniu (kierownica często nie wibruje),
- stukanie lub szarpanie podczas włączania D/R lub zmiany biegu,
- stałe wycie nasilające się wraz ze wzrostem prędkości,
- świeże ślady oleju w miejscu połączenia wału napędowego ze skrzynią biegów lub skrzynią rozdzielczą.
Objawy, przyczyny i postępowania
| Objawy | Sprawdzenie | Możliwe usterki | Postępowania |
| Wibracje pojawiają się w konkretnych przedziałach prędkości jazdy | Jazda próbna na prędkości na której występują wibracje ale na różnych biegach (obrotach silnika) Jeśli drgania utrzymują się źródło znajduje się bliżej wału napędowego. | Niewyważony wał napędowy, odpadł odważnik, uszkodzona rura. | Wyważenie wału napędowego, prostowanie osiowanie rury |
| Odczuwalne uderzenia / stuki podczas zmiany biegów. | Sprawdzić luzy na krzyżakach wału napędowego, ślady rdzy. Sprawdź dokręcenie śrub wału napędowego. Sparciała albo zerwana podpora | Uszkodzone krzyżaki i luz na wieloklinie wału | Wymiana krzyżaków, podpory wału, wieloklina i konieczne wyważenie wału |
| Skrzypienie lub zgrzytanie pojawia się podczas cofania albo przy przyspieszaniu i zanika podczas jazdy bez obciążenia | Powtórz kilka razy: jeśli dźwięk pojawia się szczególnie podczas przyspieszania, jest to typowy objaw uszkodzonego krzyżaka lub przegubu homokinetycznego. | Podejrzenie uszkodzenia krzyżaka lub przegubu homokinetycznego wału kardana | Wymiana krzyżaka lub przegubu homokinetycznego; sprawdzenie stanu osłon oraz smarowanie podzespołów |
| Występuje ciągłe wycie/buczenie, które nasila się przy rosnącej prędkości obrotowej. | Dźwięk dochodzi z okolic centralnego mocowania i jest w mniejszym stopniu zależny od prędkości obrotowej silnika | Stwierdzono zużycie łożyska podpory wału napędowego | Wymiana łożyska/podpory wału napędowego; zaleca się sprawdzenie wyważenia wału |
Jak wasze objawy nie pasują, prosimy o kontakt dla konsultacji i sprawdzenia wału napędowego na warsztacie, w razie potrzeby przeprowadzimy wyważenie i dokładnie potwierdzimy lub wykluczymy usterki wału napędowego.
Objawy uszkodzenia krzyżaka wału napędowego
Uszkodzenie krzyżaka zazwyczaj nie następuje nagle. Początkowo pojawia się delikatne skrzypienie podczas ruszania, po którym może wystąpić krótkie „kopnięcie” przy załączaniu napędu oraz lekkie wibracje w określonym zakresie prędkości.
Z czasem:
- hałas staje się głośniejszy,
- wokół łożysk krzyżaka pojawiają się ślady rdzy,
- smar w łożyskach ulega wypaleniu.
Jak wygląda to podczas jazdy?
- metaliczne kliknięcie lub głuchy stuk przy ruszaniu,
- skrzypienie lub zgrzytanie podczas przyspieszania, które jednak ustępuje, gdy samochód się rozpędza,
- wibracje występują przy różnych prędkościach i nie zawsze są odczuwalne na kierownicy, ale częściej na podłodze lub fotelu.
Kiedy nie należy zwlekać z naprawą wału napędowego
Natychmiastowej reakcji wymagają sytuacje, gdy pojawiają się:
- ciągłe stukanie podczas zmiany biegów,
- gwałtownie narastające wibracje,
- widoczne luzy lub uszkodzenia łożysk krzyżaka.
W takich przypadkach należy wymienić krzyżak i wyważyć wał napędowy, aby zapobiec uszkodzeniu skrzyni biegów lub skrzyni rozdzielczej.
Jak odróżnić drgania wału napędowego od problemów z kołami i zawieszeniem
Aby wstępnie określić źródło drgań:
- porównaj wibracje przy różnych prędkościach, ale tych samych obrotach silnika,
- sprawdź stan kół i felg (niewyważenie kół może powodować podobne objawy),
- skontroluj podwozie – zerwana osłoną termiczną, mocowania oraz odważniki,
- zwróć uwagę na charakter dźwięków podczas jazdy.
Skrzypienie lub zgrzytanie najczęściej wskazuje na uszkodzony krzyżak lub przegub homokinetyczny, natomiast gwizd lub jęczenie może oznaczać zużytą podporę wału.
Sprawdzenie i naprawa wału napędowego
W serwisie autocardan.pl oferujemy kompleksowe sprawdzenie i regenerację wałów napędowych z gwarancją.
Zakres usług obejmuje:
- ocenę stanu wału kardana oraz analizę objawów,
- kontrolę krzyżaków, wielowypustów, flansz i podpory,
- sprawdzenie osiowości rury oraz pomiar bicia,
- wymianę krzyżaków, podpór i osłon gumowych,
- naprawę lub wymianę wielowypustów,
- prostowanie lub wymianę rur,
- profesjonalne wyważenie wału napędowego.
Porada eksperta:
Jeśli po naprawie skrzyni biegów pojawią się nowe drgania, nie zwlekaj z diagnostyką. W wielu przypadkach prawidłowe wyważenie wału napędowego rozwiązuje problem.
