Co trzeba wiedzieć, aby zamówić wał napędowy w Autocardan?

Wał napędowy pracuje w trudnych warunkach: przenosi moment obrotowy, kompensuje ruch zawieszenia i musi zachować idealne wyważenie przy dużych prędkościach obrotowych. Dlatego przy produkcji nowego wału nie wystarczy podać tylko modelu pojazdu. Najważniejsze są dokładne wymiary, typ mocowania, rodzaj flanszy, średnica rury oraz parametry krzyżaka. Autocardan zajmuje się regeneracją, wyważaniem i produkcją wałów napędowych do samochodów osobowych, dostawczych, ciężarowych, autobusów, maszyn budowlanych, rolniczych i przemysłowych. Firma podaje również, że wykonuje usługi dla klientów z całej Polski.

Dlaczego dokładny pomiar wału jest tak ważny?

Nowy wał napędowy musi pasować do skrzyni biegów, mostu, przystawki mocy albo innego elementu napędu. Nawet niewielki błąd w długości, średnicy mocowania lub typie flanszy może spowodować wibracje, przyspieszone zużycie krzyżaków, uszkodzenie podpory albo problemy z montażem. Autocardan podkreśla, że wszystkie wały są wyważane, aby zapewnić jakość pracy i większą trwałość podzespołu.

Produkcja wału napędowego jest dobrym rozwiązaniem, gdy stary wał jest mocno uszkodzony, nie ma dostępnego zamiennika, potrzebne jest skrócenie lub wydłużenie wału, albo wał ma pracować w maszynie, pojeździe specjalnym lub nietypowej konstrukcji. Firma wykonuje zarówno produkcję, jak i regenerację oraz serwis wałów do wielu typów pojazdów i maszyn.

Co trzeba przygotować przed zamówieniem wału napędowego?

Aby zamówić produkcję wału napędowego w Autocardan, najlepiej przygotować komplet danych technicznych. Na podstawie dołączonego schematu zamówienia należy podać przede wszystkim:

1. Wał napędowy może być jednoczęściowy rys.1, dwuczęściowy rys.2, trzyczęściowy rys. 3

2. Wymiary flanszy

Te parametry pomagają dobrać odpowiedni typ zakończenia wału.

Rodzaj flanszy i rodzaj zamka, Ilość otworów i średnica flanszy
Przy zamówieniu należy podać, ile otworów montażowych ma flansza, jaka jest ich średnica oraz jaki jest rozstaw otworów. Ważny jest także typ zamka, czyli sposób centrowania flanszy. DIN (zamek wewnętrzny), SAE (zamek zewnętrzny), KV to najbardziej rozpowszechnione mocowania.

3. Długość roboczą wału
To jeden z najważniejszych wymiarów. Należy zmierzyć długość wału w pozycji roboczej na maszynie albo długość minimalną po ściśnięciu, jeśli wał ma połączenie przesuwne.

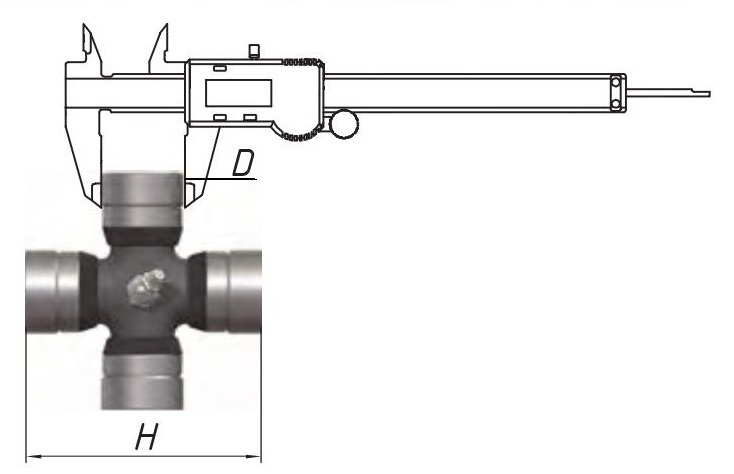

Jak zmierzyć krzyżak wału napędowego?

Do prawidłowego doboru krzyżaka potrzebne są dwa podstawowe wymiary:

D – średnica miseczki krzyżaka
Mierzy się średnicę zewnętrzną miseczki łożyska krzyżaka. Najlepiej użyć suwmiarki i zmierzyć element w kilku miejscach, aby wykluczyć błąd spowodowany zużyciem lub korozją.

H – długość całkowita krzyżaka
Mierzy się odległość pomiędzy zewnętrznymi powierzchniami przeciwległych miseczek. Pomiar powinien być wykonany dokładnie, ponieważ krzyżaki o podobnym wyglądzie mogą różnić się wymiarem o kilka milimetrów.

Jak wygląda zamówienie produkcji wału napędowego?

Najprostszy proces zamówienia można opisać w kilku krokach:

1. Kontakt z Autocardan – telefonicznie, mailowo lub przez formularz kontaktowy. +48 506 054 059 oraz adres e-mail walynapedowe@wp.pl.
2. Przekazanie danych technicznych – długość wału, typ flanszy, średnica rury, liczba otworów, wymiary krzyżaka, zdjęcia starego wału oraz informacja, do jakiego pojazdu lub maszyny ma być wykonany wał.
3. Wycena i konsultacja techniczna – Autocardan informuje, że zespół odpowiada na pytania dotyczące wyceny, terminów i doradztwa technicznego.
4. Produkcja lub regeneracja wału – w zależności od stanu starego elementu można wykonać nowy wał, naprawić stary, wymienić krzyżaki, podporę, rurę, wieloklin lub inne części.
5. Wyważenie wału – końcowy etap jest bardzo ważny, ponieważ wał musi pracować bez drgań. Wyważanie jest wykonywane dla jakości pracy i trwałości wału.
6. Odbiór lub wysyłka – firma obsługuje klientów z całej Polski i informuje o możliwości wysyłki oraz odbioru kurierskiego wałów napędowych.

Jakie zdjęcia warto dołączyć do zapytania?

Do zapytania najlepiej dołączyć zdjęcie całego wału, zdjęcia obu końców wału, zbliżenie flanszy, zbliżenie krzyżaka, zdjęcie połączenia przesuwnego oraz zdjęcie miejsca montażu w pojeździe lub maszynie. Jeżeli stary wał jest uszkodzony, warto pokazać pęknięcia, luzy, ślady uderzenia, uszkodzoną rurę albo zużytą podporę.

Podsumowanie

Aby zamówić produkcję wału napędowego w Autocardan, trzeba przygotować dokładne wymiary wału, flansz i krzyżaka oraz najlepiej przesłać zdjęcia starego elementu. Najważniejsze dane to długość robocza, średnica rury, typ flanszy, liczba i średnica otworów, rodzaj zamka oraz wymiary krzyżaka. Dzięki temu można szybciej dobrać odpowiednie części, przygotować wycenę i wykonać wał, który będzie pasował do konkretnego pojazdu, maszyny lub urządzenia. Autocardan oferuje produkcję, regenerację i wyważanie wałów napędowych, a także kontakt telefoniczny, mailowy i formularz online dla klientów z całej Polski.
