Regeneracja wielowypustu wału napędowego – naprawa i wymiana złącza przesuwnego
Luz na wale napędowym, stuk przy ruszaniu, uderzenie po dodaniu lub odjęciu gazu, buczenie podczas jazdy albo wibracje pojawiające się przy określonej prędkości mogą być związane ze zużyciem połączenia wielowypustowego wału napędowego.
W AUTOCARDAN.PL w Ożarowie Mazowieckim koło Warszawy wykonujemy regenerację, wymianę i wzmacnianie wielowypustów wałów napędowych do samochodów osobowych, terenowych, dostawczych i ciężarowych.
Naprawiamy zarówno klasyczne złącza przesuwne, jak również konstrukcje, w których zużyciu ulega tuleja wielowypustowa, końcówka wielowypustowa lub powierzchnie współpracujących ze sobą frezów.
W zależności od konstrukcji i stopnia zużycia możemy wykonać regenerację wielowypustu, wymianę kompletnego złącza przesuwnego, usunięcie luzu albo wzmocnienie połączenia pod większe obciążenia.
Masz luz na wieloklinie albo wał stuka podczas zmiany obciążenia?
+48 506 054 059
Zapytaj o regenerację
Co to jest wieloklin, złącze przesuwne lub wielowypust wału napędowego?
Wał napędowy podczas pracy nie tylko się obraca. W wielu konstrukcjach musi również mieć możliwość niewielkiej zmiany swojej długości wynikającej między innymi z pracy zawieszenia, mostu, zespołu napędowego oraz zmian położenia współpracujących podzespołów.
Do tego służy przesuwne połączenie wielowypustowe.
Jedna część posiada wielowypust zewnętrzny, druga odpowiednio dopasowany wielowypust wewnętrzny. Elementy mogą przesuwać się względem siebie osiowo, ale jednocześnie przenoszą moment obrotowy.
Połączenie musi pracować z bardzo małym, prawidłowo dobranym luzem.
Jeżeli powierzchnie wielowypustu zostaną zużyte, pomiędzy elementami zaczyna powstawać nadmierny luz obwodowy lub promieniowy. Podczas ruszania, zmiany biegu, gwałtownego dodania gazu albo hamowania silnikiem elementy zaczynają uderzać o siebie.
Wraz ze wzrostem zużycia mogą pojawiać się stuki, buczenie, drgania i wibracje.
Wieloklin, wielowypust, frez, złącze przesuwne – jak nazywa się ta część?
W zależności od producenta wału, katalogu części i nazewnictwa warsztatowego można spotkać wiele określeń tego samego zespołu lub jego poszczególnych elementów.
Najczęściej używane nazwy to: połączenie wielowypustowe wału napędowego, wielowypust wału, wieloklin wału napędowego, złącze przesuwne, przesuwny wielowypust, połączenie przesuwne, połączenie teleskopowe, złącze teleskopowe wału, tuleja wielowypustowa, tuleja frezowana, tuleja z frezem, końcówka wielowypustowa, końcówka frezowana, wałek wielowypustowy, wałek frezowany, widełki przesuwne, widełki wielowypustowe, przesuwka wału, frez wału, frezy wału napędowego.
W katalogach anglojęzycznych można spotkać między innymi określenia spline, spline joint, slip spline, sliding spline, slip joint, slip yoke, spline sleeve, yoke shaft.
Nie wszystkie te określenia oznaczają dokładnie tę samą część. Konstrukcja wału może się różnić, dlatego przed naprawą zawsze sprawdzamy konkretny wał i ustalamy, który element jest zużyty.
Objawy zużytego wielowypustu wału napędowego
Zużycie połączenia wielowypustowego może dawać różne objawy w zależności od samochodu i konstrukcji wału.
Najczęściej spotykamy: stuk przy ruszaniu; uderzenie po wrzuceniu D lub R w samochodzie z automatyczną skrzynią; kliknięcie przy włączeniu pierwszego lub wstecznego biegu; stuk podczas gwałtownego dodania albo odpuszczenia gazu; luz wyczuwalny podczas obracania wału ręką; buczenie podczas przyspieszania lub hamowania silnikiem; drgania pod obciążeniem; wibracje przy określonych prędkościach; metaliczne cykanie podczas zmiany kierunku przenoszenia momentu; szarpnięcie układu napędowego przy zmianie biegu.
Podobne objawy mogą jednak powodować również uszkodzone krzyżaki, podpory wału, przeguby homokinetyczne, przeguby elastyczne, tuleje centrujące, flansze, skrzywiona rura wału, niewyważenie, dyferencjał, skrzynia rozdzielcza albo inne elementy układu napędowego.
Dlatego przed naprawą wielowypustu sprawdzamy cały wał napędowy, a nie tylko jeden element.

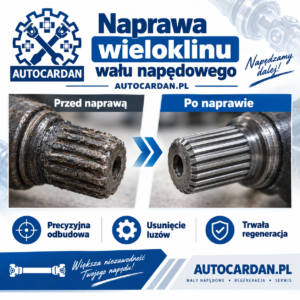

Regeneracja wieloklinu wału napędowego Mercedes-Benz
Jednym z problemów spotykanych w wałach napędowych samochodów osobowych Mercedes-Benz jest zużycie połączenia wielowypustowego pomiędzy częściami wału.
W AUTOCARDAN.PL regenerujemy takie połączenia i w zależności od konstrukcji wału możemy usunąć powstały luz.
Typowe objawy zużytego wieloklinu Mercedes
W samochodach Mercedes problem może być odczuwalny przede wszystkim jako wibracja przy większej prędkości, często w zakresie około 100–130 km/h.
Charakterystyczne może być również buczenie albo rezonans podczas dodawania gazu, który zmienia się lub zanika po odpuszczeniu pedału przyspieszenia. W innych przypadkach buczenie może występować właśnie podczas hamowania silnikiem.
Przy większym luzie może pojawić się również cykanie, kliknięcie albo pojedynczy stuk podczas włączenia pierwszego biegu, biegu wstecznego lub pozycji D/R w automatycznej skrzyni biegów.
Jeżeli wał podczas zmiany kierunku obciążenia obraca się o kilka stopni zanim wielowypust zacznie przenosić moment, luz nie powinien być ignorowany.
Samo wyważenie wału nie usuwa mechanicznego luzu pomiędzy wielowypustami. Najpierw trzeba naprawić zużyte połączenie, a dopiero później kontrolować geometrię i wyważenie całego wału.
Jakie wały Mercedes naprawiamy?
Naprawiamy wały Mercedes-Benz z napędem tylnym oraz 4MATIC. Dokładny typ wału i konstrukcję połączenia zawsze weryfikujemy według numeru części, VIN albo po dostarczeniu samego wału.
| Model / rodzina | Przykładowe generacje |
|---|---|
| Mercedes 190 | W201 |
| Klasa C | W202, W203, S203, CL203, W204, S204, C204, W205, S205, C205, A205, W206, S206 |
| Klasa E | W123, W124, S124, C124, A124, W210, S210, W211, S211, W212, S212, C207, A207, W213, S213, C238, A238, W214, S214 |
| Klasa S | W126, C126, W140, C140, W220, W221, W222, W223 oraz odpowiadające wersje coupe i Maybach |
| CLK | C208, A208, C209, A209 |
| CLS | C219, C218, X218, C257 |
| CLE | C236, A236 |
W przypadku modeli posiadających zarówno napęd na jedną oś, jak i 4MATIC konstrukcja wału może być całkowicie różna. Z tego powodu dobór naprawy wykonujemy zawsze do konkretnego numeru OE lub VIN.
Naprawa i usztywnienie wielowypustu wału BMW
AUTOCARDAN.PL wykonuje również specjalistyczną naprawę połączeń wielowypustowych wałów napędowych BMW.
Typowym objawem jest luz na połączeniu wielowypustowym, buczenie, stuki i reakcja układu napędowego podczas gwałtownego dodania lub odjęcia gazu.
W starszych konstrukcjach BMW, między innymi w wielu wałach BMW E46, połączenie dwóch części wału posiadało dodatkowy skręcany element dociskowy. Odpowiednio ustawione i dociśnięte połączenie zapewniało stabilną pracę wału.
W części nowszych konstrukcji rozwiązanie zostało zmienione. Wielowypust jest zabezpieczony przed zabrudzeniami osłoną, natomiast nie występuje taki sam sposób regulowanego docisku jak w starszych rozwiązaniach.
Wraz z przebiegiem powierzchnie współpracujących frezów mogą się wypracować. Nawet niewielki luz podczas zmiany obciążenia zaczyna powodować uderzenia.
Przywracamy prawidłową pracę połączenia BMW
W AUTOCARDAN.PL nie ograniczamy się do zakrycia luzu smarem lub wykonania samego wyważenia.
W zależności od wału regenerujemy i usztywniamy połączenie wielowypustowe, tak aby wyeliminować nadmierny luz i przywrócić stabilną współpracę obu części wału.
Naszym celem jest uzyskanie rozwiązania o wysokiej trwałości, zbliżonej sposobem pracy do solidnych połączeń stosowanych w starszych konstrukcjach BMW.
Po wykonaniu naprawy sprawdzamy również pozostałe elementy wału: krzyżaki, podporę, przeguby, tuleje centrujące, rurę, flansze i geometrię całego zespołu.
Wzmocnienie wielowypustu Nissan Patrol – przygotowanie wału do jazdy terenowej
Nissan Patrol jest samochodem, w którym wał napędowy może pracować w znacznie trudniejszych warunkach niż w samochodzie używanym wyłącznie na drogach asfaltowych.
Duży skok zawieszenia, zmienione kąty pracy wałów, lift zawieszenia, większe koła, jazda w błocie, piasku i wodzie oraz duże chwilowe obciążenia podczas pokonywania przeszkód stawiają wysokie wymagania złączu przesuwnemu.
AUTOCARDAN.PL wykonuje wzmacnianie wielowypustów i złączy przesuwnych wałów Nissan Patrol, w szczególności przy samochodach przygotowywanych do jazdy terenowej i wypraw.
Naprawiamy standardowe zużyte połączenia, ale możemy również dostosować konstrukcję wału do sposobu eksploatacji samochodu.
W przypadku samochodu wyprawowego szczególnie ważna jest nie tylko wytrzymałość samego wielowypustu. Sprawdzamy również krzyżaki, długość pracy złącza przesuwnego, zakres wsunięcia wielowypustu, kąty pracy wału, rurę, flansze oraz wyważenie.
Ma to szczególne znaczenie po wykonaniu liftu zawieszenia lub innych modyfikacji układu napędowego.
W starszych konstrukcjach Nissan Patrol, w tym Y60 i Y61, złącze wielowypustowe stanowi ważną część wału pozwalającą na zmianę jego długości podczas pracy zawieszenia.
Dla samochodu przygotowywanego do długich wypraw, rajdów terenowych lub intensywnego off-roadu możemy wykonać wał z rozwiązaniem dobranym do rzeczywistych warunków pracy pojazdu.
Nie robimy modyfikacji „na oko”. Wał musi zachować prawidłową geometrię, zakres pracy wielowypustu i możliwość późniejszego prawidłowego wyważenia.
Wymiana wieloklinów w wałach samochodów ciężarowych
Połączenia wielowypustowe są intensywnie eksploatowane również w samochodach ciężarowych.
Duży moment obrotowy, wysoka masa zestawu, wielokrotne ruszanie pod obciążeniem oraz bardzo duże przebiegi mogą powodować stopniowe wypracowanie złącza przesuwnego.
W AUTOCARDAN.PL wykonujemy wymianę zużytych wielowypustów, tulei wielowypustowych, końcówek wielowypustowych i kompletnych złączy przesuwnych wałów ciężarowych.
Obsługujemy między innymi wały stosowane w Mercedes-Benz Actros, Axor, Atego i Econic; MAN TGL, TGM, TGS i TGX; DAF LF, CF, XF i XG; Volvo FL, FE, FM i FH; Scania P, G, R i S; Renault Midlum, Premium, Kerax oraz serie D, C, K i T; Iveco Eurocargo, Stralis, S-Way, Trakker i T-Way oraz w innych samochodach ciężarowych, autobusach, pojazdach specjalnych i maszynach.
Nie musimy posiadać numeru katalogowego części, aby wstępnie ocenić możliwość naprawy. Możesz dostarczyć kompletny wał, zużyte złącze albo przesłać zdjęcia i podstawowe wymiary.

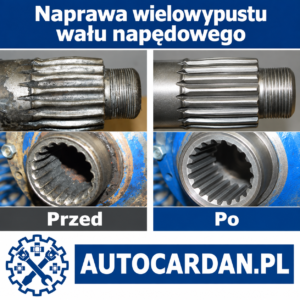

Na czym polega regeneracja złącza przesuwnego?
Nie ma jednej technologii odpowiedniej dla każdego wału.
Najpierw wykonujemy diagnostykę i mierzymy stan elementów współpracujących. Sprawdzamy, czy zużyty jest wielowypust zewnętrzny, tuleja z wielowypustem wewnętrznym, oba elementy jednocześnie czy również inne części wału.
W zależności od wyniku możemy wykonać wymianę kompletnego złącza, wymianę tulei, wymianę końcówki, usunięcie nadmiernego luzu albo wykonanie wzmocnionej wersji połączenia.
Przy wałach modyfikowanych sprawdzamy również długość roboczą i zakres przesuwu.
Po naprawie kontrolujemy geometrię całego wału.
Dlaczego luzu na wieloklinie nie powinno się ignorować?
Nadmierny luz oznacza, że moment obrotowy nie jest przenoszony płynnie.
Przy każdej zmianie obciążenia następuje uderzenie pomiędzy powierzchniami wielowypustu.
Im większy luz, tym większe obciążenia udarowe.
Może to przyspieszać zużycie nie tylko samego wielowypustu, ale również krzyżaków, podpory wału, przegubów, flansz oraz innych elementów układu przeniesienia napędu.
Naprawa na wcześniejszym etapie często pozwala zachować większą część oryginalnego wału.
Czy samo smarowanie usunie luz wielowypustu?
Smarowanie jest bardzo ważne w konstrukcjach z obsługowym złączem przesuwnym.
Zmniejsza tarcie, chroni powierzchnie współpracujące i ogranicza ich zużycie.
Smar nie odbuduje jednak zużytego metalu.
Jeżeli pomiędzy wielowypustem wewnętrznym i zewnętrznym powstał rzeczywisty luz mechaniczny, zastosowanie większej ilości smaru może jedynie chwilowo zmniejszyć hałas.
Nie jest to naprawa.
Czy wyważenie wału naprawi luz na wieloklinie?
Nie.
Wyważanie usuwa niewyważenie obracającego się zespołu, ale nie likwiduje luzu mechanicznego pomiędzy współpracującymi frezami.
Jeżeli wał ma uszkodzony wielowypust, kolejność powinna być odwrotna:
diagnostyka → naprawa wielowypustu → kontrola krzyżaków i pozostałych elementów → sprawdzenie geometrii → wyważenie kompletnego wału.
Dlatego w AUTOCARDAN.PL najpierw szukamy źródła problemu.
Wyważenie wału po wymianie wielowypustu
Wał napędowy pracuje z bardzo dużą prędkością obrotową. Nawet stosunkowo niewielkie odchylenie może powodować drgania odczuwalne w samochodzie.
Po naprawach wymagających ingerencji w konstrukcję wału wykonujemy kontrolę i dynamiczne wyważanie wału napędowego.
AUTOCARDAN.PL dysponuje specjalistycznymi urządzeniami do wyważania wałów napędowych.
Dzięki temu wykonujemy całą naprawę w jednym miejscu: od diagnostyki wielowypustu, przez regenerację lub wymianę elementów, aż po końcową kontrolę wału.
Regeneracja czy wymiana całego wału?
Zużyty wielowypust nie zawsze oznacza konieczność zakupu kompletnego nowego wału.
Jeżeli pozostałe elementy są w dobrym stanie, często możliwa jest naprawa oryginalnego wału.
Możemy wymienić tylko zużyte złącze, wykonać nowy element albo zmodyfikować konstrukcję.
W przypadku nietypowych wałów możemy również wykonać nowy wał według wzoru, wymiarów lub rysunku technicznego.
Każdy przypadek oceniamy indywidualnie.
Naprawa wieloklinu wału napędowego – Warszawa i cała Polska
Siedziba AUTOCARDAN.PL znajduje się w Ożarowie Mazowieckim koło Warszawy.
Obsługujemy jednak klientów z całej Polski.
Zdemontowany wał możesz przesłać do nas kurierem. Po otrzymaniu wykonujemy weryfikację, ustalamy zakres naprawy i kontaktujemy się z klientem.
Po akceptacji wykonujemy regenerację, wymianę lub wzmocnienie wielowypustu oraz pozostałe uzgodnione prace.
Gotowy wał może zostać odesłany kurierem.
AUTOCARDAN.PL
Regeneracja • naprawa • produkcja • wyważanie wałów napędowych
ul. Poznańska 243
05-850 Ożarów Mazowiecki
Telefon: +48 506 054 059
e-mail: walynapedowe@wp.pl
Poniedziałek–Piątek: 8:00–17:00
Sobota: 8:00–15:00
FAQ – regeneracja wielowypustu wału napędowego
Czy można naprawić wyrobiony wieloklin wału napędowego?
W wielu przypadkach tak. Zakres naprawy zależy od konstrukcji wału i stopnia zużycia. Możliwa może być regeneracja połączenia, wymiana tulei, wymiana końcówki wielowypustowej albo wymiana kompletnego złącza przesuwnego.
Jak sprawdzić luz na wielowypuście?
Luz może być wyczuwalny podczas obracania dwóch części wału w przeciwnych kierunkach. Prawidłową ocenę najlepiej jednak wykonać po demontażu i oczyszczeniu elementu, ponieważ luz może pochodzić także z krzyżaka, przegubu albo innych części układu.
Czy zużyty wielowypust może powodować wibracje?
Tak. Nadmierny luz w połączeniu może powodować niestabilną pracę wału i drgania, szczególnie pod obciążeniem. Wibracje mogą mieć jednak wiele innych przyczyn, dlatego konieczna jest diagnostyka kompletnego wału.
Czy luz wieloklinu może powodować stukanie przy zmianie biegów?
Tak. Jeżeli podczas zmiany kierunku przenoszenia momentu występuje luz, może pojawić się pojedyncze kliknięcie lub stuk. W automacie bywa to odczuwalne przy przejściu pomiędzy D i R.
Czy naprawiacie wielokliny Mercedes-Benz?
Tak. Regenerujemy połączenia wielowypustowe wałów napędowych samochodów osobowych, terenowych, dostawczych i ciężarowych Mercedes-Benz.
Czy naprawiacie frezy wałów BMW?
Tak. Naprawiamy i usztywniamy połączenia wielowypustowe wałów BMW. Wykonujemy również specjalistyczne wydłużanie i wzmacnianie wielowypustu przednich wałów BMW xDrive.
Czy wzmacniacie wały Nissan Patrol do off-roadu?
Tak. Możemy wykonać regenerację lub modyfikację wielowypustu i złącza przesuwnego pod zwiększone obciążenia, z uwzględnieniem sposobu użytkowania samochodu, liftu zawieszenia i wymaganej długości pracy wału.
Czy wymieniacie wielowypusty w ciężarówkach?
Tak. Wymieniamy złącza przesuwne, końcówki i tuleje wielowypustowe wałów samochodów ciężarowych, autobusów oraz pojazdów specjalnych.
Czy po wymianie wielowypustu trzeba wyważyć wał?
Jeżeli naprawa wymaga ingerencji w konstrukcję wału, kontrola i wyważenie są bardzo ważnym etapem. W AUTOCARDAN.PL możemy wykonać całą usługę kompleksowo.
Czy mogę wysłać wał kurierem?
Tak. Obsługujemy klientów z całej Polski. Zdemontowany wał można wysłać do AUTOCARDAN.PL, a po wykonaniu regeneracji odebrać osobiście lub otrzymać z powrotem kurierem.
